MK式ハゼV500Ⅱ型-N
屋根
製品の特長Features
施工性
働き幅が500mmと施工性がよく、簡素化された工程が工期短縮を実現します。
経済性
中小規模から大型鋼構造まで幅広い用途に普及することによってコストダウンを可能にした屋根材です。
水密性
ハゼ締め折板工法なので、ハゼ仕上げ後は水密性に優れています。
歪み・板鳴防止
折板底部のリブは歪みと板鳴り防止効果があります。
ボルトレス工法
屋根面にボルトが突出しないボルトレス工法なので赤さびやボルト破損の心配がありません。

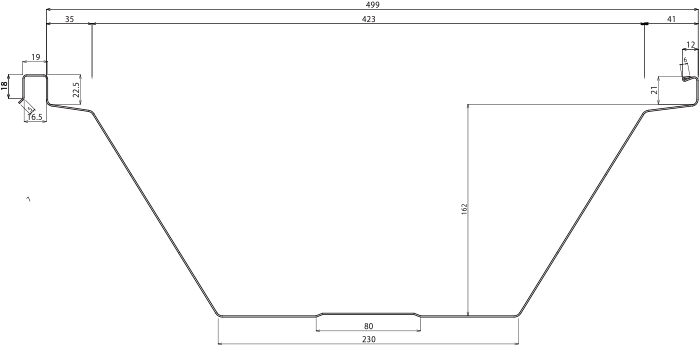

製品断面形状
- MK式ハゼV500Ⅱ型-N
- 斜面リブ付も可能です
- 軒先R工法対応機

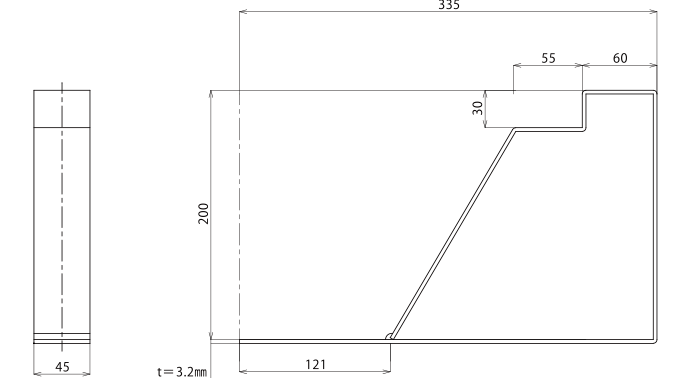

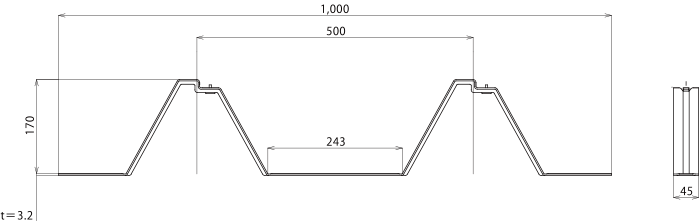

タイトフレーム形状図
●軒出長さは、折板山高の5倍以下として下さい。詳しくは「鋼板製屋根構法標準」（一般社団法人 日本金属屋根協会）をご覧下さい。

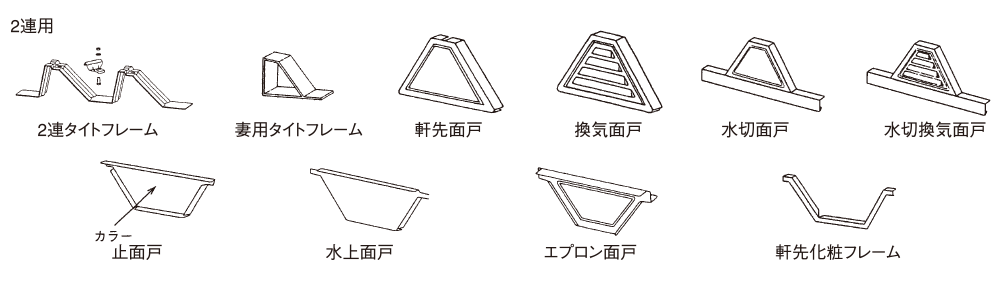

付属部品
製品仕様
| 働き幅 | 500mm |
|---|---|
| 山高 | 162mm |
| 使用材料 | カラー鋼板・アルミめっき鋼板 |
| 板厚 | 0.60mm～1.00mm |
| 原板幅 | 762mm |
断面性能＜カラー鋼板GL＞
| 板厚 | mm | 0.8 |
|---|---|---|
| 単位質量 | kg/m | 4.94 |
| kg/m2 | 9.88 | |
| 正圧 | lx(cm4/m) | 540 |
| Zx(cm3/m) | 62.2 | |
| 負圧 | lx(cm4/m) | 229 |
| Zx(cm3/m) | 24.5 |
〔MK式ハゼV500Ⅱ型-N〕
- 性能値はJIS A 6514の耐力性能試験結果より算出したものです。
