MK式 スパンドレルF105
壁
製品の特長Features
特性
- 目地なし・目地ありの2つの形式にF型・リブ・Ｍ型の3種類の表面形状が出来ます。
- あらゆる建物の内装材・外装材・天井や看板などに最適です。
- 豊富な色彩に加え、カラーステンレス・カラーアルミにも対応いたします。
製品断面形状

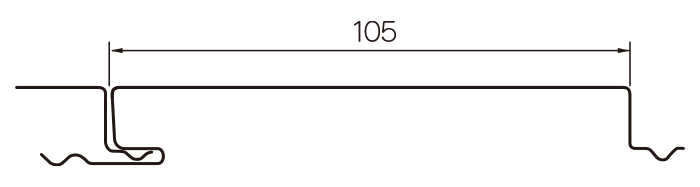

- 目地ナシ

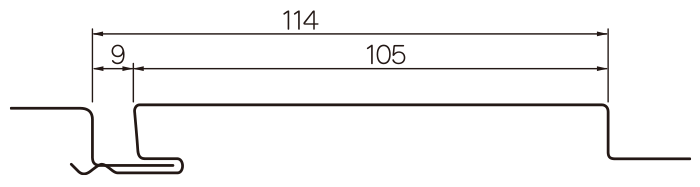

- 目地アリ

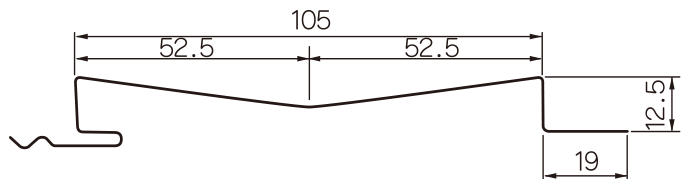

- M型

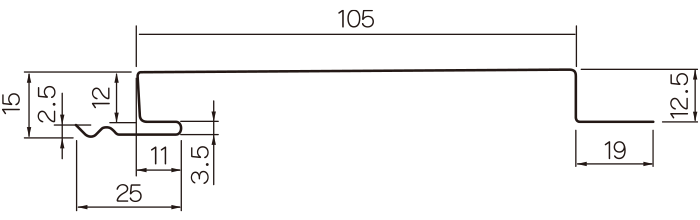

- F型

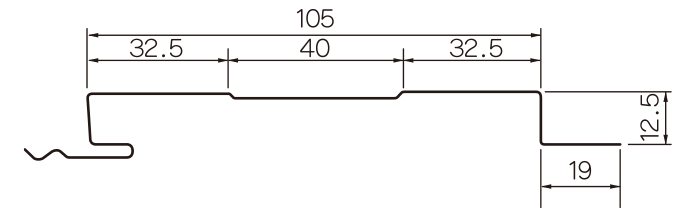

- リブ
製品仕様
| 働き幅 | 目地なし105mm・目地あり114mm |
|---|---|
| 使用材料 | カラー鋼板・塩ビ鋼板・カラーステンレス・カラーアルミ |
| 板厚 | カラー鋼板・塩ビ鋼板 0.35～0.50mm カラーステンレス 0.30～0.40mm カラーアルミ 0.50～0.60mm |
| 原板幅 | 目地なし172mm・目地あり182mm |
| 金属製壁耐風圧試験値 | 板厚 0.35mm | スパンドレルF105(目地なし) | スパンドレルF105(目地あり) |
|---|---|---|---|
| 正圧（Pa） | 最大荷重 | 11,750 | 11,750 |
| 許容荷重 | 5,875 | 5,875 | |
| 負圧（Pa） | 最大荷重 | -8,250 | -8,000 |
| 許容荷重 | -4,125 | -4,000 |
（試験実施：日鉄鋼板株式会社 市川品質管理課）
※一般社団法人日本金属屋根協会 鋼板製外壁構法標準 SSW2011 に定める耐風圧試験によって得た試験結果に基づき、最大荷重の0.5倍を乗じた数値を許容荷重として表記しております。
