MK式軒先R工法
屋根
軒先仕舞の機能と自由な加工性で華麗な外観を演出
用途
住宅・事務所・倉庫等
製品の特長Features

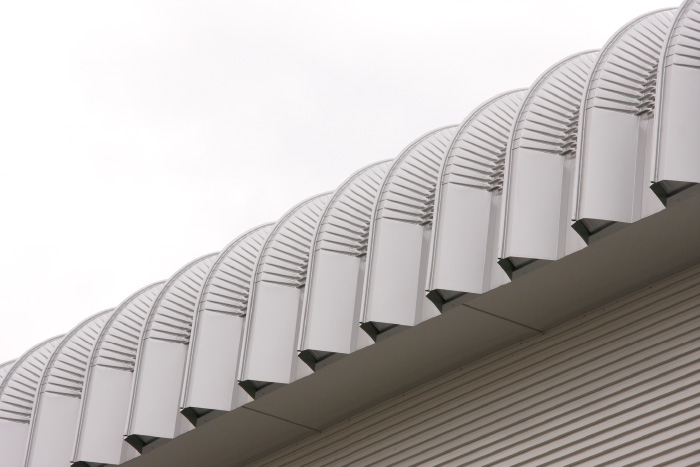

軒先仕舞の機能と自由な加工性で華麗な外観
MK式軒先R工法は折板の先端をR加工することにより、軒先の機能性とデザインを高め、重量感を演出するとともに、風雪の吹き込みや、積雪、つららの自然落下を誘導し、軒先を座屈などの被害から保護します。

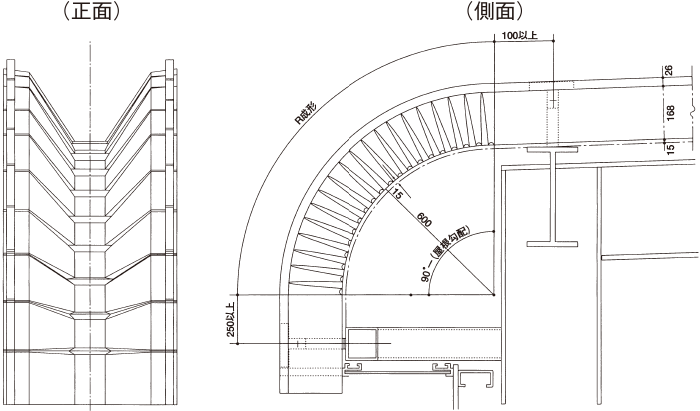

製品断面形状

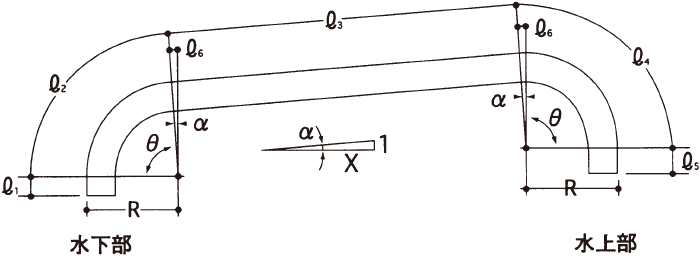

設計資料
- 屋根勾配：1 x(α)
- 水下R型曲げ角度：θ=90°-α
- 水上R型曲げ角度：θ=90°+α
- ℓ₂長さ計算式：ℓ₂＝2πr×θ 360°
製品仕様
| 工法名 | 板厚 | 最小曲げ半径 | ℓ₁・ℓ₅寸法 | ℓ₃寸法 |
|---|---|---|---|---|
| HK-500 | 0.80mm～1.00mm | 550mm以上 | 250mm以上 | 1500mm以上 |
| MK式ハゼV500Ⅱ型-N | 0.80mm～1.00mm | 550mm以上 | 250mm以上 | 1500mm以上 |
| MK式ハゼV333Ⅰ型 | 0.80mm～1.00mm | 550mm以上 | 250mm以上 | 1500mm以上 |
| MK式ルーフデッキ600 | 0.60mm～0.80mm | 450mm以上 | 100mm以上 | 1500mm以上 |
